MAGUS Bio D290T LCD biológiai digitális mikroszkóp

Kutatási célú mikroszkóp. A mikroszkópot átlátszó és áttetsző biológiai minták, például kenetek és keresztmetszetek áteső fényben történő világos technikás megfigyelésére terveztük. A kiegészítő tartozékok felszerelése lehetővé teszi a sötét látóterű, a fáziskontrasztos, a differenciál-interferencia kontrasztos, a fluoreszcens és a polarizációs vizsgálati technikák alkalmazását.
A motorizált revolverfej és kondenzor automatizálja az objektívek közötti váltás folyamatát, valamint a világítási rendszer adott objektívhez történő beállítását. A felhasználót nem terelik el a beállítások, így teljes mértékben a kutatásra koncentrálhat, ami felgyorsítja a munkafolyamatokat.
A mikroszkóp alkalmas mikrobiológiai elemzésekhez, orvosi diagnosztikához, valamint tudományos és kutatási feladatokhoz. A mikroszkóp 8 MP-es kamerával és három videojel-továbbító csatlakozóval rendelkezik: HDMI, USB 3.0 és Wi-Fi. Egyszerre több eszközhöz is lehet csatlakoztatni: monitorhoz, laptophoz és asztali számítógéphez. A szoftver elemzési és dokumentációs funkciókkal egészíti ki a rendszert.
A digitális mikroszkópban található monitor 4K felbontású.

Digitális kamera

A MAGUS CHD40 egy olyan digitális HDMI-kamera, amely három videointerfésszel, valamint a monitor felbontásától függően a 4K és Full HD közötti automatikus váltási funkcióval rendelkezik.
A 8 MP-es érzékelővel rendelkező kamera HDMI-n vagy USB 3.0-n keresztül csatlakoztatva valósághű, 4K felbontású (3840x2160 képpont) képet készít. Wi-Fi-n keresztüli csatlakozás esetén Full HD (1920x1080 képpont) képfelbontás érhető el. A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Wi-Fi vagy USB 3.0 interfészen keresztül lehet számítógéphez csatlakoztatni. A videó rögzítése 30 képkocka/másodperces sebességgel (fps) történik.
A kamera nagy FPS számának (FPS = képkocka/mp) és nagy sávszélességű HDMI technológiájának köszönhetően a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

Monitor

A MAGUS MCD40 monitor a MAGUS mikroszkóp vizualizációs rendszerének használatára szolgál.
A valós idejű kép megjelenítése érdekében mikroszkópra szerelt kamerához csatlakozik. Kompatibilis a 4K felbontással működő MAGUS HDMI kamerákkal.
A képernyő képátlója 13,3 hüvelyk. Az IPS érzékelő világos képet biztosít nagy látószögekkel: ha ferde irányból nézi a monitort, a színek akkor sem torzulnak el.

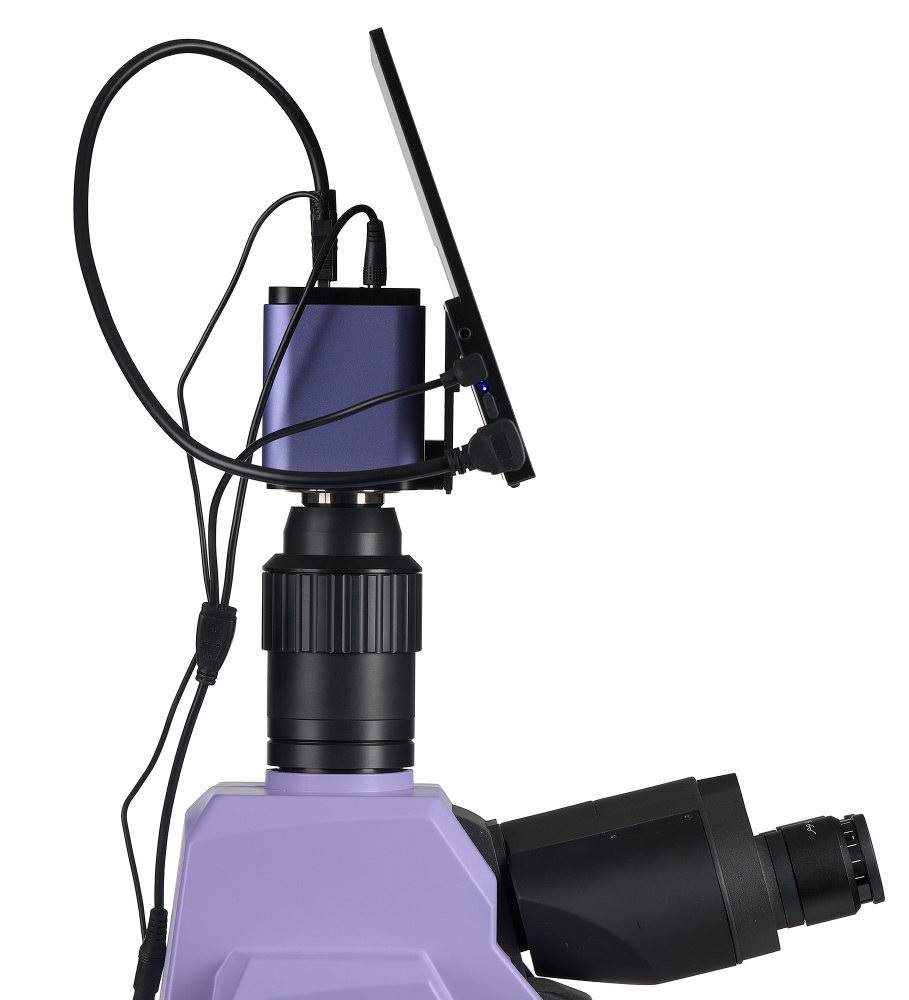

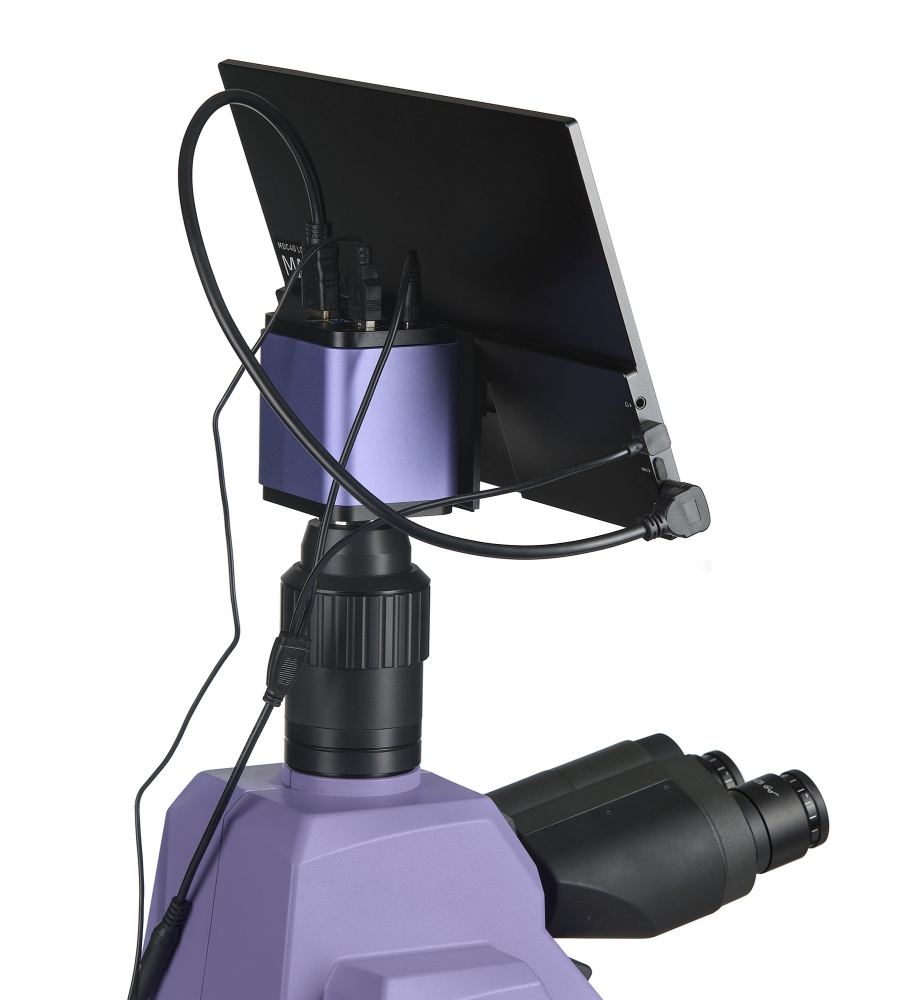

A kijelző elhelyezhető egy összecsukható állványon az asztalon, vagy közvetlenül a kamerára szerelhető, attól függően, hogy a felhasználó számára melyik a kényelmesebb.

Mikroszkóp fejrész

Háromszemlencsés, végtelenre korrigált optikával. A felhasználó 0° és 35° között kiválaszthatja a mikroszkóp fejrészének számára legkényelmesebb dőlésszögét. A digitális kamera a háromszemlencsés tubusba van szerelve. A fénynyaláb felosztása 0/100, 100/0 vagy 80/20 arányú.
Az alapkonfiguráció tartalmazza a 10x/25 mm-es szemlencsét, amin állítható a dioptria, és a szemtávolság is, hogy szemüvegben is lehessen vele dolgozni.

Revolverfej és objektívek

A 6 objektívhez való motorizált revolverfej befelé áll: a felhasználó látja az optikai útvonalba behelyezett objektívet, a tárgyasztal feletti terület pedig szabadon marad. A szabad nyílásba egy további objektív is beszerelhető az extra nagyítás eléréséhez. Az objektívek sík-akromatikus kivitelűek, 60 mm parfokális távolsággal.
A revolverfej felett egy csatlakozós nyílás található, amely analizátor, kompenzátor, illetve differenciál-interferencia kontrasztos csúszka behelyezésére szolgál.

A revolverfej távvezérlése

A mikroszkóp előlapján objektívválasztó gombok találhatók. Gombnyomásra a forgófej automatikusan a kiválasztott objektívet működési helyzetbe állítja. A két leggyakrabban használt objektív közötti váltáshoz külön gomb használható.
A fókuszállító gombok mellett – a váz mindkét oldalán – találhatók a revolverfej forgatására szolgáló gombok.
A világítás és a kondenzor helyzete a kiválasztott objektívnak megfelelően automatikusan beállításra kerül.
Ezek a funkciók javítják a felhasználó kényelmét, sebességét és hatékonyságát.

A kényelmes fényerő fenntartása a nagyítások közti váltáskor

A különböző nagyítású objektívek különböző intenzitással továbbítják a fényt, így amikor objektívet vált, mindig be kell állítani a fényerőt. A nagyobb nagyítású objektívről kisebb nagyításúra váltás szemfáradtságot okoz, mivel a kép fényereje a szemlencsékben hirtelen megnő. A MAGUS Bio D290T LCD, amely intelligens fényerő-szabályozással rendelkezik, megoldja, okosan kezeli ezt a problémát. A mikroszkóp megjegyzi a felhasználó által kiválasztott minden egyes objektívhez tartozó fényerőt, és a revolverfej elfordításakor automatikusan beállítja ezt a fényerőt. Az intelligens vezérlés csökkenti a fényerő beállításához szükséges időt. A MAGUS Bio D290T LCD kényelmesebbé teszi a munkát és időt takarít meg, még akkor is, ha munka közben gyakran kell nagyítási fokot váltani.

Fókuszáló mechanizmus

A mikroszkóp alacsony elhelyezésű, koaxiális durva- és finomélesség-állító gombokkal rendelkezik. A kutató az asztalra helyezheti a kezét, így megfigyelés közben kényelmes testhelyzetet vehet fel.
A durvafókusz-rögzítő gomb segítségével gyorsan beállítható a mikroszkóp az objektum cseréje után. A gomb a mikroszkóp bal oldalán található, ugyanazon a tengelyen, mint a fókuszáló mechanizmus.
A jobb oldalon található gyűrű a durvafókusz-mozgástartomány feszességét állítja be. A felhasználó beállíthatja a munkavégzéshez kényelmes feszültséget.

Tárgyasztal

A tárgyasztal lemeze zafírüvegből készült. A zafírüveg keménysége és tartóssága, valamint karcolás- és vegyszerállósága közvetlen második a gyémántüveg után. Az jelentősen felülmúlja a népszerű, vegyileg edzett Gorilla Glass üveget. A Mohs-skála (az ásványi felületek relatív keménységének tízpontos skálája) szerint a Gorilla Glass 6,8, a zafír 9, a gyémánt pedig 10 pontot ér el.
A mintatartót két csavar rögzíti, amelyek manuális pásztázás során könnyen eltávolíthatók.
A magasságban állítható tárgyasztal-vezérlő gomb kényelmes használatot biztosít, lehetővé téve, hogy a felhasználó keze az asztalon pihenjen, így fáradtságmentes a munka. A vezérlőgomb feszültségállítással is rendelkezik, így kiválasztható az optimális forgási ellenállás a sima és precíz mintamozgatás érdekében.

Kondenzor

Optimális kondenzor-beállítások minden egyes objektívhez: a lehajtható lencse automatikusan kitér a fénynyaláb útjából a kisebb nagyítású objektívek esetén, a 10x-nél nagyobb nagyítású objektívek esetén pedig visszaáll az eredeti helyzetébe. Eggyel kevesebb manuális lépés – a gyors és kényelmes kezelhetőség érdekében. A felhasználó egyedileg is beállíthatja a lehajtható lencse pozícióját meghatározott megfigyelésekhez.
A kondenzor állítható magasságú és központosítható. Rögzítés típusa: fecskefark.
A kondenzor gyűrűje állítja be az íriszfényrekeszt. A kondenzorvázon fehér rekesznyílás-jelölések, illetve az objektív nagyításának a színjelölései láthatók, a gyűrűn pedig egy indikátorjelzés található. Ahhoz, hogy az egyes objektíveken kontrasztos képet kapjon, ajánlott a gyűrűt úgy elforgatni, hogy az indikátorjelzés megegyezzen az alkalmazott objektív rekesznyílásával vagy nagyítási jelölésével.

Fényforrás

Az áteső fényű világítást egy 3 W-os LED biztosítja. A színhőmérséklet a fényerő módosításakor nem változik. A LED élettartama 50 000 óra.

Áteső fényű Köhler-világítás

A fényforrás a mikroszkóp hátulján helyezkedik el, a fény tükrön keresztül jut a gyűjtőlencsére.
A kép kontrasztját a kondenzor rekesznyílása szabályozza, míg a megvilágított terület méretét a mezőrekesz határozza meg. A mezőapertúra vezérlése a váz alján, a fókuszállító terület mellett, jobb oldalon található. Ez leegyszerűsíti a Köhler világítás beállítását.
A Köhler világítás javítja a megfigyelt minta képminőségét: minden egyes objektívvel elérhető a maximális felbontás, és a látómező egyenletesen kerül megvilágításra anélkül, hogy a széleken sötétedés jelentkezne. A vizsgálati objektum éles fókuszban van, a képhibák eltávolításra kerülnek.

Ergonomikus kialakítás

A fizikai diszkomfort fáradtságot okoz és csökkenti a termelékenységet. A mikroszkóp ergonomikus kialakítása fontos szerepet játszik a mindennapi tudományos kutatómunkában.
A MAGUS Bio D290T LCD kényelmes munkavégzést biztosít a felhasználónak.
A motorizált alkatrészek felgyorsítják a folyamatokat és egyszerűbbé teszik az ismétlődő feladatokat gyakori objektívváltás esetén.
Az állítható fej lehetővé teszi a kényelmes betekintési szög beállítását, csökkentve a nyak- és hátizmok terhelését.
A fókuszállító gombok a készüléktest alján találhatók. A felhasználónak nem kell megerőltetnie a kezét. A szerkezet gördülékeny mozgásának köszönhetően a felhasználó könnyedén fókuszálhat az objektumra.
A mikroszkóp minimális kézmozdulattal működtethető, mivel a hosszú tárgyasztalvezérlő fogantyú és a finomfókuszálási gomb ugyanazon a munkaterületen található.

Tartozékok

Kifejezetten ehhez a mikroszkóphoz tervezett tartozékok sora áll rendelkezésre.
Az opcionális objektívek további nagyítást tesznek lehetővé.
A szemlencsék kiterjesztik a mikroszkóp nagyítási tartományát. Az opcionális szemlencsék segítenek maximálisan kihasználni az Ön által leggyakrabban használt objektívben rejlő lehetőségeket.
A fáziskontraszt-, epi-fluoreszcens-, sötétlátóteres-, polarizációs- és DIC-rendszerek opcionális tartozékai bővítik a mikroszkópos technikák körét, így olyan minták is vizsgálhatók, amelyek világos látómezőben nem láthatók.
A digitális kamera a mikroszkóp képét egy monitorra adja ki, fájlokat tárol, a szoftver pedig valós idejű méréseket végez a mintákról.
A kalibrációs tárgylemez objektumok mérésére szolgál, és egy skála vagy a kamera szoftvere segítségével a szemlencsével kombinálható.

Alternatív modellek

A MAGUS Bio D290T LCD a következő modellek alternatívája: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

A mikroszkóp jellemzői:

• Átlátszó és áttetsző objektumok megfigyelése világos látótérben, áteső fényben
• Ergonomikus háromszemlencsés fej állítható dőlésszöggel és függőleges kameraporttal; fénysugarak elosztási aránya (szemlencse/kamera): 100:0, 0:100 vagy 20:80
• motoros forgófej, amely az alsó állványon elhelyezett ergonomikus gombokkal vezérelhető az objektívek egyérintéses váltásához
• Az áteső fényű világítást energiatakarékos, akár 50 000 óra élettartamú 3 W-os LED biztosítja
• Köhler-megvilágítás áteső fényben, motoros kondenzor lehajtható lencsével
• Intelligens világításvezérlő rendszer – automatikus fényerő-kiválasztás a munkavégzéshez használt objektív váltásakor
• A tárgyasztal zafírüveglappal és hosszú vezérlőkarral rendelkezik a kényelmes használathoz
• Kompatibilis, opcionális tartozékok széles választéka

Kamerafunkciók:

• A kamera önállóan, számítógéphez való csatlakozás nélkül, HDMI-interfészen keresztül működik. Wi-Fi és USB 3.0 interfészen keresztül számítógéphez csatlakoztatható
• Automatikus váltás a 4K és a Full HD között (a monitor felbontásától függően)
• 30 képkocka/mp (fps) bármilyen videokimeneti interfésszel a mozgó minták megfigyeléséhez, videók rögzítéséhez, valamint a minta akadás- és késésmentes mozgatásához
• A SONY Exmor/Starvis színes CMOS háttérvilágítással ellátott érzékelő alacsony zajszintet és nagy fényérzékenységet biztosít még gyenge fényviszonyok esetén is. Tisztább, világosabb és színtelítettebb képeket fog kapni
• A szoftver a következő funkciókat kínálja: fényképek és videók rögzítése, szerkesztése és külső monitoron történő megjelenítése, valamint hosszúság- és szögmérés

A monitor jellemzői:

• A 4K felbontás nagyon részletgazdag, tiszta és valósághű képeket biztosít
• Az IPS érzékelő világos és szaturált képet kínál széles függőleges és vízszintes látószögekkel
• A kamerára vagy asztalra is rögzíthető a felhasználó tetszése szerint

Csomag:

• MAGUS CHD40 digitális kamera (digitális kamera, HDMI-kábel (1,5 m), USB 3.0-kábel (2 m), USB-egér, 32 GB-os SD memóriakártya, 12 V/1 A (európai) hálózati adapter, USB flash meghajtó illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és jótállási jegy)
• MAGUS MCD40 LCD-monitor
• Beépített tápegységgel ellátott állvány, fókuszáló mechanizmus, tárgyasztal, kondenzortartó és motorizált revolverfej
• Áteső fényű, lámpaházzal ellátott világítás
• Motoros kondenzor lehajtható lencsével
• Háromszemlencsés mikroszkópfej
• Sík-akromatikus objektív; Plan 4x/0,10 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív; Plan 10x/0,25 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív; Plan 20x/0,40 ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív, Plan 40x/0,65 ∞/0,17 (rugós szerkezetű), parfokális távolság: 60 mm
• Sík-akromatikus objektív; Plan 100x/1,25 olaj ∞/0,17 (rugós szerkezetű), parfokális távolság: 60 mm
• 10x/25 mm-es szemlencse nagy szemtávolsággal és dioptriaállítási lehetőséggel (2 db)
• Szemkagyló (2 db)
• 1x C-foglalatú adapter
• A mikroszkóp tápkábele
• Porvédő
• Használati útmutató és garanciajegy

Igény esetén rendelkezésre áll:

• Sík-akromatikus objektív; Plan 2x/0,06 ∞/–, parfokális távolság: 60 mm
• Sík-akromatikus objektív; Plan 60x/0,80 ∞/0,17, parfokális távolság: 60 mm
• Sík-apokromatikus objektív; Plan Apo 60x/1,42 olaj ∞/0,17, parfokális távolság: 60 mm
• Sík-akromatikus objektív; Plan 100x/1,10 ∞/0,17 víz, parfokális távolság: 60 mm
• Sík fél-apokromatikus fluoreszcens objektívek készlete: Plan S-Apo 4x, 10x, 20x, 40x, 100x (olaj) ∞/0,17, parfokális távolság: 60 mm
• 10x/22 mm skálázott szemlencse
• 10x/22 mm szemlencse irányzékkal
• 10x/22 mm hajszálkeresztes szemlencse
• 12,5x/16 mm szemlencse (2 db)
• 15x/16 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 30x/8 mm szemlencse (2 db)
• Fáziskontraszt eszköz: fáziskontrasztos kondenzor, fázisobjektív-készlet, centráló teleszkóp
• Sötét látótér kondenzor NA 0,7–0,9
• Immerziós sötét látótér kondenzor NA 1,3–1,26
• Differenciál interferenciakontraszt (DIC) egység
• Epi-fluoreszcens egység higanylámpaházzal, fluoreszcens szűrőkockákkal és a higanylámpa tápegységével
• Epifluoreszcens szerelék LED-fényforrással, fluoreszcens szűrőkockák, és tápkábel
• Polarizátor-/analizátor-készlet
• Kalibrációs tárgylemez
• Színes szűrőkészlet (kék, zöld, sárga, matt üveg)
